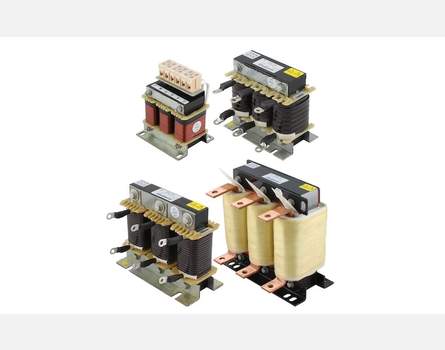

Дроссели трёхфазные ZC-OCL для преобразователей частоты

Стоимость: По запросу
Заказать можно по нашему телефону:
+7 922 993 32 08
Или на нашем сайте:

Для чего нужны дроссели при работе с преобразователями частоты?

Входные дроссели снижают вероятность повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>2%) в линии питания. Также входные дроссели служат для приближения к синусоиде формы входного тока преобразователя, что, в свою очередь, уменьшает действующее значение этого тока.

Импульсные перенапряжения могут быть вызваны следующими факторами:

  • Установкой рядом с приводом мощным силовым электронным оборудованием (например, приводы постоянного и переменного тока, промышленные выпрямители, установки улучшения коэффициента мощности и т.п.).
  • Электродвигателями с запуском непосредственно от сети с помощью магнитных пускателей или софт-стартеров.
  • Авариями в системе электроснабжения.
  • Использованием сварочного оборудования рядом с преобразователями.

Выход из строя преобразователей из-за импульсных перенапряжений или некачественного напряжения питания не являются гарантийными случаями.

Выходные дроссели должны обязательно использоваться  в случаях, если длина силового кабеля, соединяющего преобразователь и двигатель, превышает 30 м.

Также выходные дроссели устанавливают, если преобразователь питает несколько двигателей.  Различают подсоединение нагрузок «веером» или «шлейфом». При «веере» все  моторные кабели соединяются на выходе преобразователя. В этом случае установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один кабель, который сначала подсоединяется к одному двигателю, потом к другому и т.д.

Следует заметить, что выходные дроссели значительно уменьшают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, и особенно при коротких замыканиях «на землю».

Преобразователи частоты мощностью 37 кВт и выше, которые поставляет наша компания, рекомендуется эксплуатировать с входными дросселями соответствующей мощности. В случае повреждения преобразователя из-за "плохой" питающей сети отсутствие дросселя во входной электрической цепи может быть причиной отказа в гарантии.

Основные характеристики:

  • Напряжение сети: 380 В, 50 Гц
  • Электрическая прочность изоляции: 3000 В, 50 Гц
  • Степень защиты от воздействия окружающей среды: IP 00
  • Температура эксплуатации: -25°С…+45°С (без обледенения)
  • Относительная влажность (при t = 25°C) до 90% (без конденсата)
  • Класс изоляции: F (155С)
  • t перегрева 45°С

Основные параметры:

Модель Схема Мощность, кВт Ток, А Индуктивность, мГ Размеры, мм
L D W W1 H AxB
ZC-OCL-1.5 А 1,5 5 1,4 115 90 89 70 135 6х11
ZC-OCL-2.2 2,2 7 1 115 90 89 70 135 6х11
ZC-OCL-3.7 3,7 10 0,7 115 90 89 70 135 6х11
ZC-OCL-5.5 5,5 15 0.47 115 90 89 70 135 6х11
ZC-OCL-7.5 7.5 20 0.35 115 90 89 70 135 6х11
ZC-OCL-11 В 11 30 0.23 155 95 130 61 180 6х15
ZC-OCL-15 15 40 0.18 155 95 140 63 135 6х15
ZC-OCL-18.5 18.5 50 0.14 155 95 140 76 135 6x15
ZC-OCL-22 22 60 0.12 195 120 135 72 165 8,5х20
ZC-OCL-30 30 80 0.087 195 120 135 72 165 8,5х20
ZC-OCL-37 37 90 0.078 195 120 135 72 165 8,5х20
ZC-OCL-45 С 45 120 0.058 230 150 170 83 220 11х18
ZC-OCL-55 55 150 0.047 230 150 170 88 220 11х18
ZC-OCL-75 75 200 0,035 230 150 180 98 220 11х18
ZC-OCL-110 110 250 0,028 250 182 175 98 230 11х18
ZC-OCL-132 132 290 0,024 290 214 200 107 250 11х18
ZC-OCL-160 160 330 0,021 290 214 200 107 250 11х18
ZC-OCL-185 185 390 0,018 290 214 200 107 250 11х18
ZC-OCL-220 220 490 0,014 320 243 230 125 320 12х20
ZC-OCL-280 280 600 0,012 320 243 250 140 320 12х20
ZC-OCL-300 300 660 0,011 320 243 250 140 320 12х20
ZC-OCL-380 D 380 800 0,0087 365 260 280 135 390 15х25
ZC-OCL-450 450 1000 0,007 365 260 280 135 390 15х25
ZC-OCL-550 550 1200 0,0058 395 260 325 150 390 15х25
ZC-OCL-630 630 1600 0,0043 395 260 325 150 435 15х25

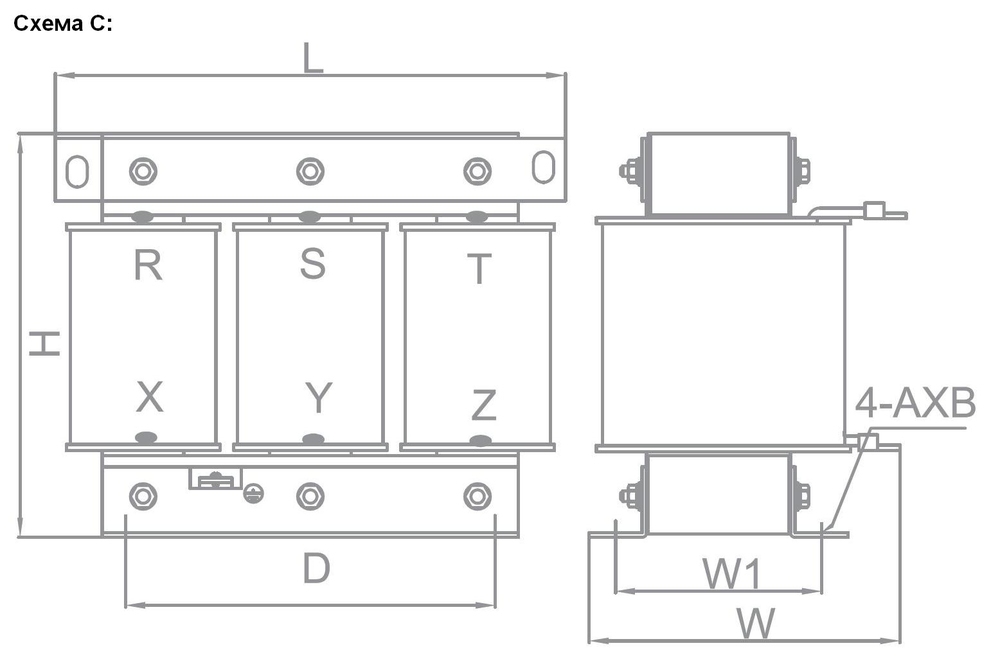

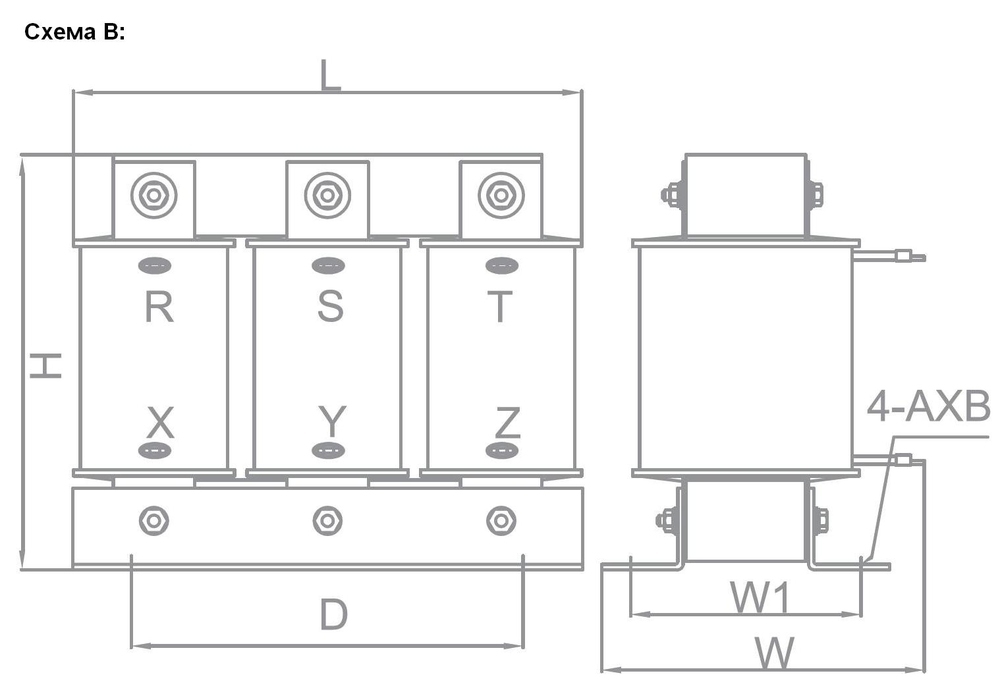

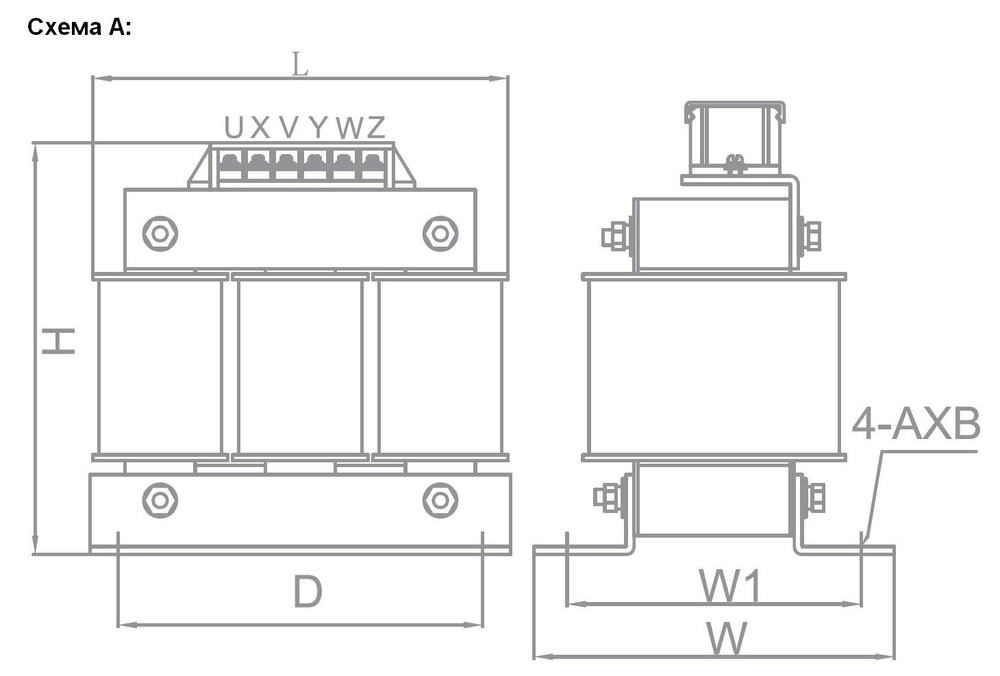

Габаритные размеры:

Электрические схемы:
